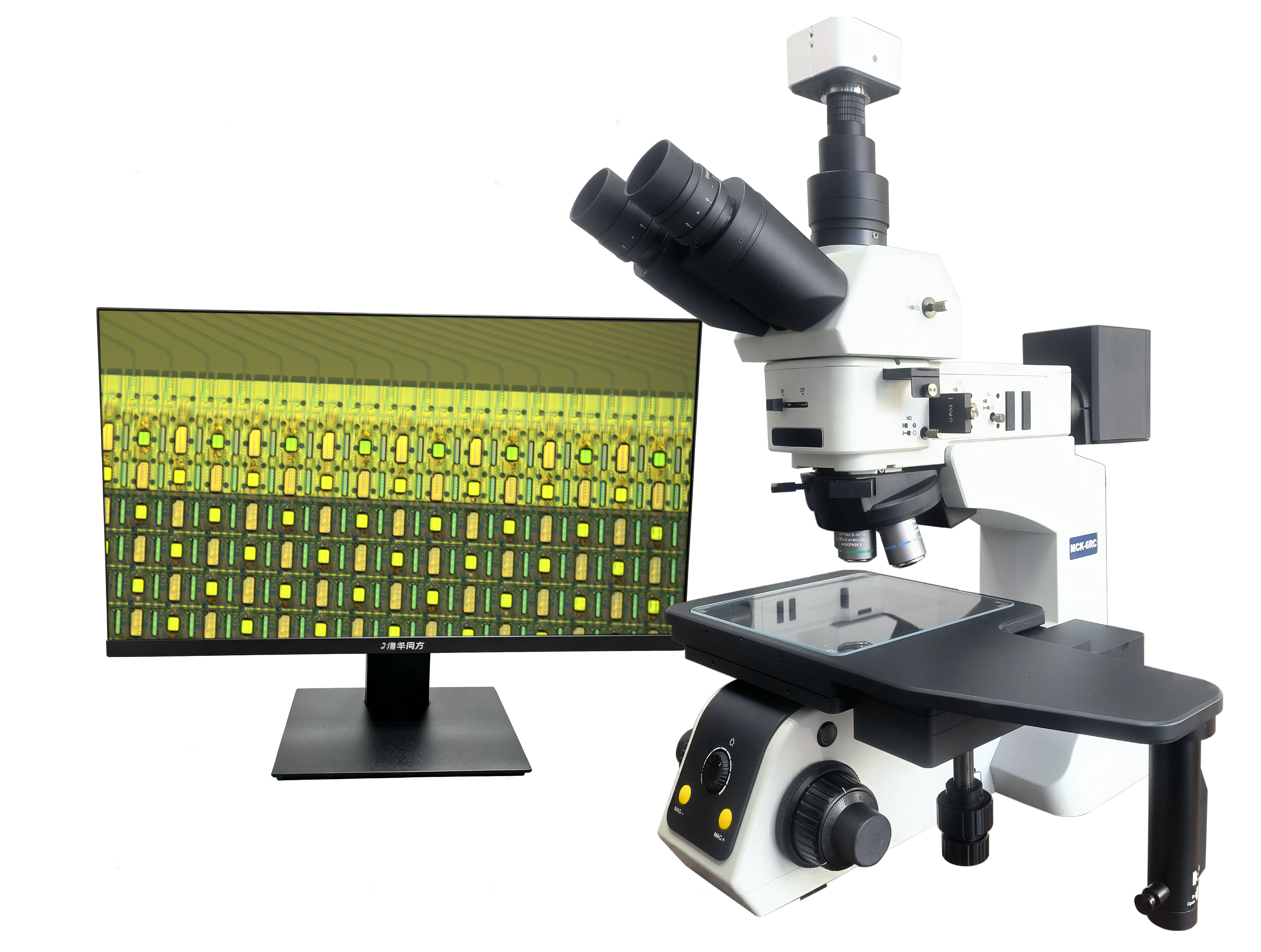

MCK-6RC系列為新型大平臺半導體檢查金相顯微鏡，專為芯片/晶圓/LCD行業/ 粒子爆破檢查,其微分干涉效果可與進口品牌相媲美,MCK-6RC系列機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術，采用長壽命LED光源多種高度功能化的附件，能滿足各種檢驗需要，可用于明場、暗場、簡易偏光、微分干涉觀察。
一、大平臺金相顯微鏡主要用途和特點：
MCK-6RC系列為新型大平臺半導體檢查金相顯微鏡，專為芯片/晶圓/LCD行業/ 粒子爆破檢查,其微分干涉效果可與進口品牌相媲美,MCK-6RC系列機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術，采用長壽命LED光源多種高度功能化的附件，能滿足各種檢驗需要，可用于明場、暗場、簡易偏光、微分干涉觀察。
性能特點：
■ 所有光學部件均經過特殊處理并鍍有特殊膜層
■ 6英寸大平臺半導體檢查顯微鏡，其微分干涉效果可與進口品牌相媲美
■ 6英寸大平臺半導體檢查顯微鏡機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術。
■ 各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
■ 高清相機CKC600，630萬像素，幀速40fps；高清相機CKC2000，2000萬像素，幀速真大15fps；可根據實際使用要求進行選配；
● 獨立的金相檢測系統
不同于傳統的金相顯微鏡，蔡康光學金相系統顯微鏡選擇了緊湊的結構設計，外觀大氣穩重，操作更為靈活。集成了明場、暗場、偏光、DIC微分干涉等多種觀察功能，可根據實際應用進行選擇。
● 無限遠鉸鏈三目觀察筒
正像鉸鏈三目觀察筒，所成像的方位與物體實際方向相同，物體移動的方向跟像面移動的方向相同，便于觀察與操作。
● 高品質專業LCD檢測金相物鏡
|
名稱 |
倍率 |
數值孔徑 |
工作距離 |
名稱 |
倍率 |
數值孔徑 |
工作距離 |
|
半復
明暗場物鏡 |
5X |
0.15 |
14.8mm |
螢石
明暗場物鏡 |
5X |
0.15 |
20mm |
|
10X |
0.30 |
8.5mm |
10X |
0.30 |
11mm |
||
|
20X |
0.45 |
11.9mm |
20X |
0.45 |
3.0mm |
||
|
50X |
0.75 |
3.0mm |
50X |
0.80 |
1.0mm |
||
|
100X |
0.80 |
3.0mm |
100X |
0.90 |
1.0mm |
● 高眼點大視野屈光度可調平場目鏡
SWH10X-H/23mm高眼點大視野平場目鏡， 屈光度可調。
SWH10X-H/25mm超寬25mm視野高眼點目鏡，相對常規22mm的視場范圍，視野更加平坦，寬廣，并且視場邊緣都能保證清晰明亮，給用戶更加舒適的視覺感受。提供更加平臺的觀察范圍，提高工作效率。更大值域屈光度調節范圍可滿足更多用戶的使用需求。
亦可選配其它倍率、視場，并根據不同需求添加指針、測微尺及視度可調功能。
● 高精度物鏡轉換器
轉換器采用精密軸承設計，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也得到較好的控制。
二、大平臺金相顯微鏡MCK-6RC 功能介紹：
MCK-6RC 集成了明場、暗場、偏光、DIC等多種觀察功能。 廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件金屬陶瓷部件、精密磨具等檢測.
集成了明場、暗場、偏光、DIC等各種觀察功能，可根據實際應用，進行功能選擇。
●明場觀察(反射）
反射照明系統，配以全新設計的無限遠半復消長距明暗場物鏡，從低倍到高倍，都能得到清晰、平坦、明亮的高畫質顯微圖像。
●明場觀察（透射）
10W大功率LED，配以N.A.0.9聚光鏡，可在透射照明下，觀察LCD彩色液晶顯示屏，器件框架邊緣等。
●暗場觀察
將暗場照明拉桿拉到指定位置，即可使用暗場功能，可以觀察物體表面的各種劃痕、雜志點及其他細微缺陷。
●簡易偏光觀察
偏振系統包括了起偏鏡插板和檢偏鏡插板，可做偏光檢測，在半導體和PCB檢測中，可消除雜光，細節更清晰真實。360度旋轉式檢偏器可以在不移動標本的情況下，方便的觀察標本在不同偏振角度光線下呈現的狀態.
●DIC微分干涉觀察（選配）
DIC諾曼爾斯基微分干涉襯比系統附件。
在正交偏光的基礎上，插入DlC棱鏡，可進行DIC微分干涉相襯觀察。DIC技術可以使物體表面微小的高低差產生明顯的浮雕效果，大幅提高圖像對比度。
采用高性能微分干涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，廣泛用于LCD導電粒子，精密磁盤表面劃痕檢測等領域。
三、大平臺金相顯微鏡主要技術參數：
|
名 稱 |
參數規格 |
||||
|
光學系統 |
無限遠色差校正光學系統 |
||||
|
觀察方式 |
明場/暗場/偏光 |
||||
|
光學放大倍數 |
50倍-1000倍 |
||||
|
數碼放大倍數 |
150倍-3000倍 |
||||
|
觀察筒 |
正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0 |
||||
|
目鏡 |
高眼點大視野目鏡SWH10X-H/23mm，視度可調 |
||||
|
無限遠半復消色差長距明暗場物鏡 |
物鏡倍率 |
數值孔徑N A |
工作距離WD（mm） |
齊焦距離 |
|
|
5X |
0.15 |
14.8 |
45 |
||
|
10X |
0.3 |
8.5 |
45 |
||
|
20X |
0.45 |
11.9 |
45 |
||
|
50X |
0.75 |
3.0 |
45 |
||
|
100X（選配） |
0.80 |
3.0 |
45 |
||
|
物鏡轉換器 |
5孔明暗場手動物鏡轉換器（帶DIC插槽） |
||||
|
調焦機構 |
低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置 |
||||
|
載物臺 |
6英寸平臺，平臺面積 450*220mm，移動行程：158mmX158mm機械平臺，X、Y方向同軸調節；含快速移動裝置 |
||||
|
落射照明系統 |
5W大功率LED燈，亮度可調，預定中心 |
||||
|
帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽 |
|||||
|
內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能 |
|||||
|
透射照明系統 |
搖出式消色差聚光鏡（N.A.0.9） |
||||
|
5W大功率LED燈，亮度可調，預定中心 |
|||||
|
偏光裝置 |
起偏鏡：插入式起偏鏡，可以移出光路 |
||||
|
檢偏鏡：插入式可360°旋轉檢偏鏡，可以移出光路 |
|||||
|
暗場裝置 |
推拉式暗場觀察拉桿，可快速轉換到暗場觀察 |
||||
|
微分干涉DIC |
諾曼爾斯基微分干涉片（選配） |
||||
|
高清數字攝像機CKC2000S |
最高分辨率 5440×3648，搭載 1 英寸索尼 CMOS 傳感器，2000 萬像素、2.4μm 像元；Type-B USB3.0 高速傳輸，多分辨率檔位幀率輸出，寬溫 - 20℃~70℃穩定工作，C 型鏡頭接口。
內置數字 ISP 圖像處理，支持手動 / 自動白平衡、增益調節，長短曝光可調，最長曝光 1500ms；支持定時連拍、錄像、無損圖像存儲，可翻轉、縮放裁剪圖像，色彩還原度高，低噪點成像。 |
||||
|
顯微軟件 |
專業顯微分析軟件，支持景深合成、圖像拼接；可測量點、線、圓、角度等各類幾何參數，工具操作直觀。
支持錄像、圖像后期編輯，可添加文字、比例尺；多圖像格式輸出，配套 SDK 開發包，兼容國產系統，適用于各類顯微檢測分析。 |
||||
四、大平臺金相顯微鏡組成：
1、金相顯微鏡MCK-6R 2、攝像機接口
3、高清數字攝像機CKC2000S 4、0.01mm測微尺 5、計算機（選購）
