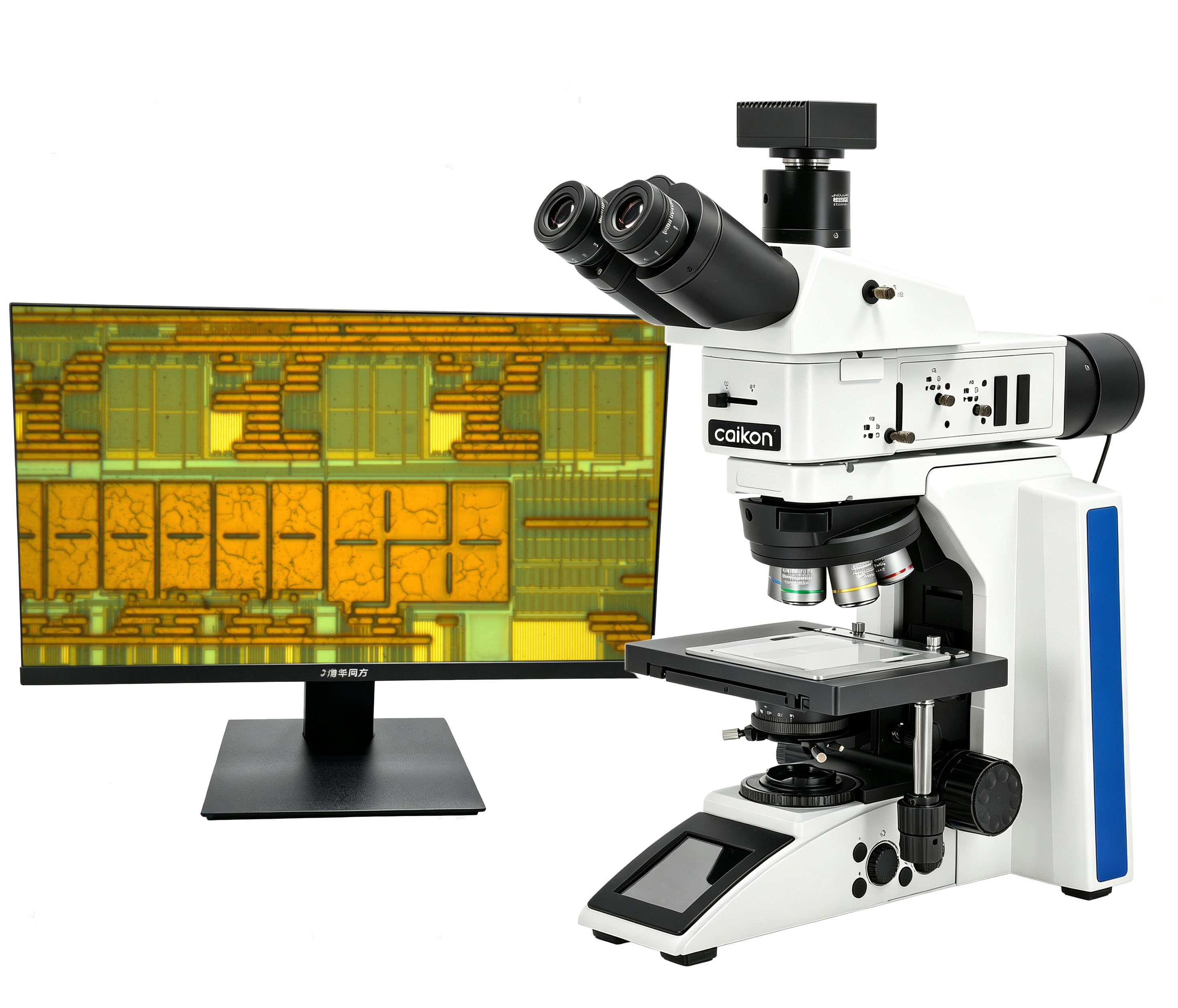

MCK-50MC系列研究型全新研究級金相顯微鏡集CAIKON 多項創新于一身，從外觀到性能都緊跟設計風向，致力于拓展工業領域全新格局。MCK-50MC秉承CAIKON不斷探索、不斷超越的品牌設計理念，為客戶提供完善的工業檢測解決方案。
一、液晶金相顯微鏡主要用途和特點：
液晶金相顯微鏡MCK-50MC采用透反射金相顯微鏡、高清彩色數字攝像機組成。該顯微鏡采用無放大率色差的無限遠平場消色差物鏡和大視野目鏡,高品質的光學系統使成像更清晰、明亮,視野廣闊。豐富的觀察方式，滿足您的檢測需求集成了明場，暗場，偏光，DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。符合人機工程學要求的機體設計，使您在操作過程中更加舒適與輕松。簡潔而新穎的外觀更符合現代潮流。可廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，適合電子、冶金、化工和儀器儀表行業用于觀察透明、半透明或不透明的物資，如金屬陶瓷、集成塊、印刷電路板、液晶板、薄膜、纖維、鍍涂層以及其它非金屬材料，也適合醫藥、農林、學校、科研部門作觀察分析用。同時也是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
●雙層載物臺
雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積216X170mm，工作臺面：135X125mm，玻璃臺面：101X101mm，移動范圍：75mmX50mm可配反射用金屬載物臺板，透反兩用玻璃載物臺板。
● 獨立的金相檢測系統
不同于傳統的金相顯微鏡，蔡康光學金相系統顯微鏡選擇了緊湊的結構設計，外觀大氣穩重，操作更為靈活。集成了明場、偏光、等觀察功能，可根據實際應用進行選擇。
● 高眼點大視野屈光度可調平場目鏡
SWH10X-H/25mm高眼點大視野平場目鏡， 屈光度可調，視野更加平坦，寬廣，并且視場邊緣都能保證清晰明亮，給用戶更加舒適的視覺感受。提供更加平臺的觀察范圍，提高工作效率。更大值域屈光度調節范圍可滿足更多用戶的使用需求。
● 粗微調焦機構
透反兩用機架，低手位粗微同軸調焦機構，粗調行程30mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構，樣品高度40mm 。
二、液晶金相顯微鏡MCK-50MC功能介紹：
MCK-50MC集成了明場、偏光、等觀察功能。 廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件金屬陶瓷部件、精密磨具等檢測。
●明場觀察(反射）
反射照明系統，配以全新設計的無限遠半復消長距明暗場物鏡，從低倍到高倍，都能得到清晰、平坦、明亮的高畫質顯微圖像。
●明場觀察（透射）
10W大功率LED，配以N.A.0.9聚光鏡，可在透射照明下，觀察LCD彩色液晶顯示屏，器件框架邊緣等。
●暗場觀察
將暗場照明拉桿拉到指定位置，即可使用暗場功能，可以觀察物體表面的各種劃痕、雜志
點及其他細微缺陷。
●簡易偏光觀察
偏振系統包括了起偏鏡插板和檢偏鏡插板，可做偏光檢測，在半導體和PCB檢測中，可消除雜光，細節更清晰真實。360度旋轉式檢偏器可以在不移動標本的情況下，方便的觀察標本在不同偏振角度光線下呈現的狀態.
●DIC微分干涉觀察（選配）
DIC諾曼爾斯基微分干涉襯比系統附件。
在正交偏光的基礎上，插入DlC棱鏡，可進行DIC微分干涉相襯觀察。DIC技術可以使物體表面微小的高低差產生明顯的浮雕效果，大幅提高圖像對比度。
采用高性能微分干涉組件，可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，廣泛用于LCD導電粒子，精密磁盤表面劃痕檢測等領域。
三、液晶金相顯微鏡主要技術參數：
|
名 稱 |
參數規格 |
||||
|
光學系統 |
無限遠色差校正光學系統 |
||||
|
觀察方式 |
明場/暗場/偏光 |
||||
|
光學放大倍數 |
50倍-1000倍 |
||||
|
數碼放大倍數 |
150倍-2000倍 |
||||
|
觀察筒 |
30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50 |
||||
|
目鏡 |
高眼點大視野目鏡SWH10X-H/23mm，視度可調 |
||||
|
無限遠半復消色差明暗場金相物鏡 |
物鏡倍率 |
數值孔徑N A |
工作距離WD（mm） |
齊焦距離 |
|
|
5X |
0.15 |
15 |
45 |
|
|
|
10X |
0.3 |
8.4 |
45 |
|
|
|
20X |
0.45 |
3.0 |
45 |
|
|
|
50X |
0.75 |
3.0 |
45 |
|
|
|
100X（選配） |
0.80 |
1.0 |
45 |
|
|
|
物鏡轉換器 |
5 孔編碼式可調中明暗場物鏡轉換器，預留 DIC 微分干涉插槽。
編碼物鏡轉換器可實現顯微鏡硬件與圖像分析軟件聯動互通，屏幕實時同步顯示物鏡放大倍率；切換物鏡倍率時，軟件自動調用對應校準參數，規避因人為遺漏修改軟件倍率而引發的測量誤差。 |
||||
|
調焦機構 |
透反兩用機架，低手位粗微同軸調焦機構，粗調行程30mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構，樣品高度40mm。 |
||||
|
載物臺 |
雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積216X170mm，工作臺面：135X125mm，玻璃臺面：101X101mm，移動范圍：75mmX50mm可配反射用金屬載物臺板，透反兩用玻璃載物臺板 |
||||
|
落射照明系統 |
單顆大功率10WLED，暖色，亮度可調，柯拉照明 |
||||
|
帶視場光闌與孔徑光闌，中心可調， |
|||||
|
自適應寬電壓100V-240V_AC50/60Hz |
|||||
|
透射照明系統 |
透射用搖出式消色差聚光鏡（N.A0.9），帶可變孔徑光闌，中心可調 |
||||
|
單顆大功率10WLED，暖色，亮度可調， |
|||||
|
偏光裝置 |
起偏鏡：插入式起偏鏡，可以移出光路 |
||||
|
檢偏鏡：插入式可360°旋轉檢偏鏡，可以移出光路 |
|||||
|
暗場裝置 |
推拉式暗場觀察拉桿，可快速轉換到暗場觀察 |
||||
|
微分干涉DIC |
諾曼爾斯基微分干涉片（選配） |
||||
|
主機 |
機身搭載多功能液晶顯示屏，25.51° 人體工學傾角，符合人眼觀測習慣。底座顯示屏可實時顯示物鏡倍率、類型、色溫、光強等整機工作狀態；配備 ECO 人走燈滅節能功能，兼顧降耗與光源壽命；支持亮度記憶與光強智能管理；編碼式物鏡轉盤，物鏡切換自動匹配光源亮度，省去反復調參步驟，使用便捷高效。 |
||||
|
電腦攝像系統CKC2000 |
分辨率 5440×3648，搭載 1 英寸索尼 CMOS 傳感器，2000 萬像素、2.4μm 像元；Type-B USB3.0 高速傳輸，多分辨率檔位幀率輸出，寬溫 - 20℃~70℃穩定工作，C 型鏡頭接口。
內置數字 ISP 圖像處理，支持手動 / 自動白平衡、增益調節，長短曝光可調，最長曝光 1500ms；支持定時連拍、錄像、無損圖像存儲，可翻轉、縮放裁剪圖像，色彩還原度高，低噪點成像。 |
||||
|
顯微軟件 |
專業顯微分析軟件，支持景深合成、圖像拼接；可測量點、線、圓、角度等各類幾何參數，工具操作直觀。
支持錄像、圖像后期編輯，可添加文字、比例尺；多圖像格式輸出，配套 SDK 開發包，兼容國產系統，適用于各類顯微檢測分析。 |
||||
四、液晶金相顯微鏡組成：
1、液晶金相顯微鏡MCK-50MC 2、攝像機接口 3、高清數字攝像機CKC2000
4、0.01mm測微尺 5、計算機（選購）
