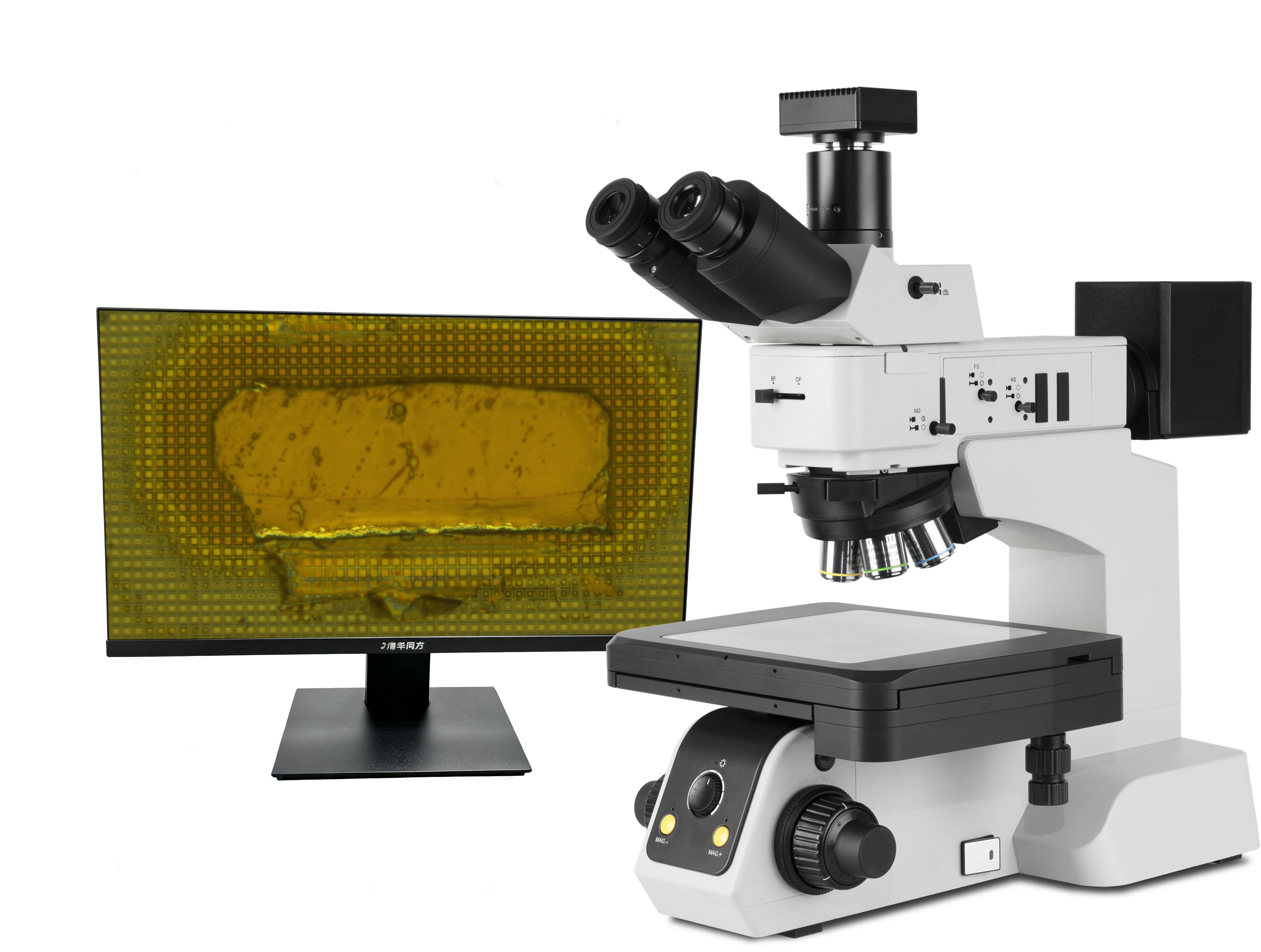

MCK-4RC系列為新型大平臺半導體檢查金相顯微鏡，專為芯片/晶圓/LCD行業/ 粒子爆破檢查,其微分干涉效果可與進口品牌相媲美,MCK-4RC系列機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術，采用長壽命LED光源多種高度功能化的附件，能滿足各種檢驗需要，可用于明場、暗場、簡易偏光、微分干涉觀察。
一、大平臺金相顯微鏡主要用途和特點：
MCK-4RC系列為新型大平臺半導體檢查金相顯微鏡，專為芯片/晶圓/LCD行業/ 粒子爆破檢查,其微分干涉效果可與進口品牌相媲美,MCK-4RC系列機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術，采用長壽命LED光源多種高度功能化的附件，能滿足各種檢驗需要，可用于明場、暗場、簡易偏光、微分干涉觀察。
性能特點：
■ 所有光學部件均經過特殊處理并鍍有特殊膜層
■ 4英寸大平臺半導體檢查顯微鏡，其微分干涉效果可與進口品牌相媲美
■ 4英寸大平臺半導體檢查顯微鏡機型采用全新設計的長工作距物鏡、半復消色差技術，多層寬帶鍍膜技術。
■ 各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
■ 高清相機CKC600，630萬像素，幀速40fps；高清相機CKC2000，2000萬像素，幀速真大15fps；可根據實際使用要求進行選配；
三、大平臺金相顯微鏡主要技術參數：
|
名 稱 |
參數規格 |
|
|||
|
光學系統 |
無限遠色差校正光學系統 |
|
|||
|
觀察方式 |
明場/暗場/偏光 |
|
|||
|
光學放大倍數 |
50倍-500倍 |
|
|||
|
數碼放大倍數 |
150倍-2000倍 |
|
|||
|
觀察筒 |
正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~76mm，兩檔分光比雙目:三目=100：0 |
|
|||
|
目鏡 |
高眼點大視野目鏡SWH10X-H/23mm，視度可調 |
|
|||
|
無限遠半復消色差長距明暗場物鏡 |
物鏡倍率 |
數值孔徑N A |
工作距離 |
齊焦距離 |
|
|
5X |
0.15 |
14.8 |
45 |
||
|
10X |
0.3 |
8.5 |
45 |
||
|
20X |
0.45 |
11.9 |
45 |
||
|
50X |
0.75 |
3.0 |
45 |
||
|
100X（選配） |
0.80 |
3.0 |
45 |
||
|
物鏡轉換器 |
5孔明暗場電動物鏡轉換器（帶DIC插槽） |
|
|||
|
調焦機構 |
低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置 |
|
|||
|
載物臺 |
4英寸載物臺，平臺面積 310*240mm，移動行程：100mmX100mm機械平臺，X、Y方向同軸調節； |
|
|||
|
落射照明系統 |
10W大功率LED燈，亮度可調，預定中心 |
|
|||
|
帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽 |
|
||||
|
內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能 |
|
||||
|
透射照明系統 |
搖出式消色差聚光鏡（N.A.0.9） |
|
|||
|
10W大功率LED燈，亮度可調，預定中心 |
|
||||
|
偏光裝置 |
起偏鏡：插入式起偏鏡，可以移出光路 |
|
|||
|
檢偏鏡：插入式可360°旋轉檢偏鏡，可以移出光路 |
|
||||
|
暗場裝置 |
推拉式暗場觀察拉桿，可快速轉換到暗場觀察 |
|
|||
|
微分干涉DIC |
諾曼爾斯基微分干涉片（選配） |
|
|||
|
高清數字?jǐn)z像機CKC2000S |
分辨率 5440×3648，搭載 1 英寸索尼 CMOS 傳感器，2000 萬像素、2.4μm 像元；Type-B USB3.0 高速傳輸，多分辨率檔位幀率輸出，寬溫 - 20℃~70℃穩定工作，C 型鏡頭接口。
內置數字 ISP 圖像處理，支持手動 / 自動白平衡、增益調節，長短曝光可調，最長曝光 1500ms；支持定時連拍、錄像、無損圖像存儲，可翻轉、縮放裁剪圖像，色彩還原度高，低噪點成像。 |
|
|||
|
顯微軟件 |
專業顯微分析軟件，支持景深合成、圖像拼接；可測量點、線、圓、角度等各類幾何參數，工具操作直觀。
支持錄像、圖像后期編輯，可添加文字、比例尺；多圖像格式輸出，配套 SDK 開發包，兼容國產系統，適用于各類顯微檢測分析。 |
|
|||
四、大平臺金相顯微鏡組成：
1、金相顯微鏡MCK-4R 2、攝像機接口
3、高清數字?jǐn)z像機CKC2000S 4、0.01mm測微尺 5、計算機（選購）
